L×L-50-600水平螺翼式水表由於其本身不帶有濾網，在使用中如管道內雜質（如泥沙、水草、水石塊等）較多往往使水且停走或影響其快慢。為些必須在水源進口管道上安裝“濾水箱”，但是該係列水表由於口徑較大，且兩端與管道采用法蘭連接，為了方便安裝及維修水表，一端需要安裝伸縮器。

濾網伸縮器，是最新設計一物兩用，具有結構緊湊，安裝尺寸小，重量輕的新型給排水產品。


項目 公稱通徑	LSS80-200
適用介質	水
工作壓力	≤1MPa
適用溫度	≤110℃
連接方法	法蘭

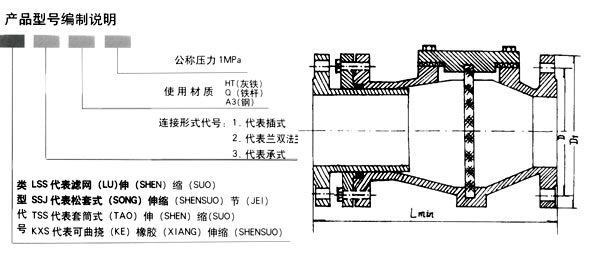

                                                                                濾網伸縮器安裝尺寸

DN	L安	L小	L大	D	D1	H	d	孔數
50	340	300	360	125	160	90	18	4
80	340	300	360	160	195	105	18	4
100	360	325	390	180	215	112	18	4
150	365	330	400	240	280	145	23	8
200	400	370	460	295	335	175	23	8
250	410	380	470	350	390	205	23	12
300	450	420	510	400	440	230	23	12
400	450	410	550	515	565	295	25	16
500	460	510	650	620	670	345	25	20
600	460	510	650	725	780	350	30	20
