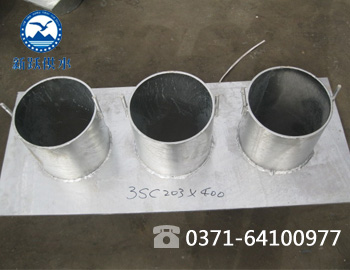

根據國家建築標準設計圖集07FK02《防空地下室通風設備安裝》第48頁“風管穿密閉牆做法詳圖”所示，預埋管(注意不稱為套管)有Ⅰ型和Ⅱ型二種，預埋管長度與防護密閉牆的厚度一致。

Ⅰ型用於兩端接管，即兩端口皆有翼環；

Ⅱ型用於一端接管，隻有在需要接管的端口帶翼環，另一端沒有(如擴散室彎頭的預埋管)。Ⅱ型管預埋時要注意方向，端口帶翼環用於接管的要與接管方向一致。如果怕搞錯，可以不管哪端或兩端接管，全部用Ⅰ型管。

預埋管加工、預埋時，要注意管徑、預埋位置與設計要求一致，預埋到位後應用鋼筋將管與牆體鋼筋焊牢，以免混凝土澆搗時錯位，影響後續接管施工。

因為預埋管與牆體平齊，所以拆模後，需要及時將翼環外的混凝土清理幹淨，將整個翼環完整地露出來。接管焊接完成後，應及時地對翼環做防腐處理，牆體粉刷時要注意不沾汙翼環。

預埋管出牆的做法是老的做法，因為與混凝土施工時矛盾較大，預埋質量不高，所以現在用上述方法預埋的占多數。人防密閉套管電氣上用的需要出牆5CM（加抗力片的）；平時不穿線的配件內側（管箍）到牆邊也是5CM需要預留管箍的長度，大概整體10CM就可以。其餘不需要出牆。
