补偿器系列

FUB型风道橡胶补偿器

风道橡胶补偿器产品简介：该系列产品分为FDZ、FVB、FUB、XB四种型号，风道橡胶补偿器由橡胶和纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

【好管道新跃造】

巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。

（1）FUB型风道橡胶补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系QQ在线客服2172152931或者加WEIXIN：13253475755

（2）随货发检验报告、合格证等资料。

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】

（4）出口孟加拉污水处理厂工程，中南亚等地区

（5）报价均为出厂价，不含税运。可开13％增值税专用发票，如需含税运请提前说明。

（6）产品型号过多，价格无法一一注明，下单前请咨询电话：13140182505、13253475755

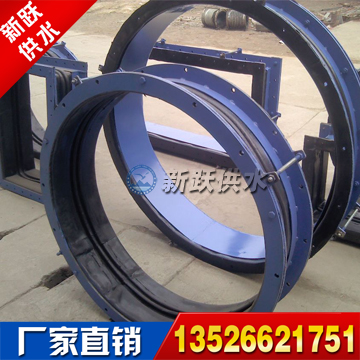

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

风道橡胶补偿器产品简介：
该系列产品分为FDZ、FVB、FUB、XB四种型号，风道橡胶补偿器由橡胶和纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。

风道橡胶补偿器产品特性：
1、橡胶和纤维织物具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。
2、橡胶和纤维织具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶和纤维织无力的传递损耗，减少了设计程序，无需增加其它辅助设施。
4、橡胶和纤维织及隔热材料具有较高耐热和耐腐蚀性能，永不生锈，减少维修费用。
5、橡胶和纤维织具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。

安装简要说明：
　　1、安装长度由用户在设计中选定，订货时未注明者按L=350mm的供货。
　 2、表中重量按一般安装长度L=350mm计算。
　　3、接头中间有支撑架，支撑架在安装前应保持不脱，待螺栓上紧后将其全部打掉，以保证安装合理，使其各项物理机械性能真正起到作用
　　4、各规格安装尺寸公差应符合下表

规格	轴向位移（ mm ）		径向位移（ mm ）	角度公差（度）
规格	伸长	压缩	径向位移（ mm ）	角度公差（度）
300 以下	3	3	2	2
350-500	3	4	3	4
600-1000	4	6	4	4
1200-2000	5	6	5	3
2000 以上	5	8	5	3

FUB型风道橡胶补偿器技术参数：

技术性能	FVB	FUB
补偿长度	±100mm	±90mm
工作压力	≤4500pa	≤4500pa
温度范围	-40℃-300℃	-40℃-300℃
安装长度	300-450mm	300-450mm
拉伸长度变化率	≤15%	≤15%
两端之支架间距之和		≤50m
两端滑动支架间距		2-4m
胶料性能
拉伸强度	≥12MPa	≥12MPa
扯断伸长率	≥300%	≥300%
扯断永久变形	≤25%	≤25%
硬度	58±30	58±30
热空气考化	70℃×72h	70℃×72h
扯断伸长变化率	≥20%	≥20%

型号	管外径 D	D1	D2	D3	法兰厚度mm	连接螺栓数量 n×фM	重量 kg
FUB800	812	950	1000	850	8	24×M22	184.6
FUB900	912	1050	1100	950	8	24×M22	203.6
FUB1000	1012	1150	1200	1052	10	30×M22	221.9
FUB1100	1112	1250	1300	1152			240.7
FUB1200	1212	1350	1400	1252			259.5
FUB1300	1312	1450	1500	1352			278.3
FUB1400	1412	1550	1600	1452		30×M22	357.3
FUB1500	1512	1650	1700	1552		36×N22	391.2
FUB1600	1614	1750	1800	1654	10		426.3
FUB1700	1714	1850	1900	1754			449.7
FUB1800	1814	1950	2000	1854		44×M22	481.0
FUB1900	1914	2050	2120	1954			533.4
FUB2000	2016	2170	2240	2056			619.9
FUB2100	2116	2270	2340	2156	12	54×M30	753.3
FUB2200	2216	2370	2440	2256			785.3
FUB2300	2316	2470	2540	2356			817.2
FUB2400	2416	2570	2640	2456			849.2
FUB2500	2516	2670	2740	2556			881.2
FUB2600	2616	2770	2840	2656	14	64×M30	913.2
FUB2800	2816	2970	3040	2856			986.5
FUB3000	3016	3170	3240	3056			1050.5
FUB3200	3216	3370	3440	3256			114.6
